| 鋼層（45號(hào)鋼） | 銅層（與日本CAC304相當(dāng)） | ||||||||
| Fe | C | Si | Mn | S.P | Cu | Fe | Mn | Ai | Zn |
| 余量 | 0.45~0.50 | 0.17~0.37 | 0.50~0.80 | ≤0.040 | 60~66 | 3~8 | 2.25~5 | 5~7.5 | 余量 |
| 鋼銅層結(jié)合強(qiáng)度（N/mm2） | 銅層硬度HB | 鋼層硬度 | |
| 不熱處理狀態(tài) | 表面高頻淬火后外圓表面 | ||
| ≥300MPa | ＞210 | 0≤241HBS | ≥45HRC |

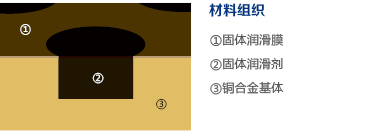

| 固體潤(rùn)滑劑 | 特性 | |
| 高純石墨+添加劑 | 很好的耐磨性和化學(xué)穩(wěn)定性，使用溫度<400℃ | 適用于一般機(jī)械，在大氣中使用。 |
| PTFE+添加劑 | 極低的摩擦系數(shù)和很好的水潤(rùn)滑性，使用溫度<300℃ | 適用于水、海水潤(rùn)滑、如船舶、水利閥門、水輪機(jī)、制藥飲料機(jī)械等。 |
| 型號(hào)/對(duì)應(yīng)牌號(hào) | JDB-1 | JDB-2 | JDB-22 | JDB-23 | JDB-24 | JDB-25 | JDB-1S |
|---|---|---|---|---|---|---|---|
| 國(guó)際牌號(hào) GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | 鋼+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| 國(guó)際 ISO1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | 鋼+ CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| 德國(guó) DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | 鋼+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| 日本JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| 美國(guó) ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| 英國(guó)標(biāo)準(zhǔn)（BS） | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| 型號(hào)/對(duì)應(yīng)牌號(hào) | JDB-1 | JDB-2 | JDB-22 | JDB-23 | JDB-24 | JDB-25 | JDB-1S |
|---|---|---|---|---|---|---|---|
| 化學(xué)成分 | CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn10Pb1 | CuSn7ZnPb | CuSn12Pb1 | CuZn25Al5Mn4Fe3 |
| 密度 g/cm3 | 8 | 8.9 | 7.8 | 8.9 | 8.8 | 8.9 | 8 |
| 硬度 HB | ＞210 | ＞70 | ＞140 | ＞80 | ＞75 | ＞95 | ＞250 |
| 抗拉強(qiáng)度 N/mm2 | ＞750 | ＞200 | ＞600 | BC3 | ＞270 | ＞260 | ＞800 |
| 屈服強(qiáng)度 N/mm2 | ＞450 | ＞90 | ＞260 | C90500 | ＞130 | ＞150 | ＞450 |
| 延伸率 % | ＞12 | ＞15 | ＞10 | PB4 | ＞16 | ＞8 | ＞8 |
| 線膨脹系數(shù) | 1.9X10-5/℃ | 1.8X10-5/℃ | 1.6X10-5/℃ | 1.8X10-5/℃ | 1.8X10-5/℃ | 1.8X10-5/℃ | 1.9X10-5/℃ |
| 使用溫度 ℃ | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| 最大動(dòng)承載 | 100 | 60 | 50 | 70 | 70 | 70 | 120 |
| 最大線速度 | 15 | 10 | 20 | 10 | 10 | 10 | 15 |
| 最大 PV值潤(rùn)滑 N/mm2*m/min | 200 | 60 | 60 | 80 | 60 | 80 | 200 |
| 永久壓縮變形量 300N/mm2 | ＜0.01mm | ＜0.05mm | ＜0.04mm | ＜0.05mm | ＜0.05mm | ＜0.05mm | ＜0.05mm |
鋼基銅合金軸套，最關(guān)鍵技術(shù)是鋼銅之間的結(jié)合強(qiáng)度，本廠采用原子擴(kuò)散高科技原理制造，因此結(jié)合強(qiáng)度特別高。
鋼基銅合金軸套（復(fù)層管材料）技術(shù)參數(shù)
1、材質(zhì)：外層鋼45#，內(nèi)層高強(qiáng)度黃銅；
2、硬度：外層190~240HB，內(nèi)層≥210HB
3、鋼銅結(jié)合強(qiáng)度：≥300MPa
4、耐磨試驗(yàn)對(duì)比：求訂購。試驗(yàn)軸套直徑，φ45×φ55×60，內(nèi)孔設(shè)置環(huán)油槽，并有通孔。
試驗(yàn)結(jié)果比對(duì)：整體高力黃銅，磨損量0.2~0.32；復(fù)層管材料：磨損量0.025~0.03mm。
